ロッキング機構を座面にどうボルト留めするかについて、ISO規格は存在しません。穴パターンを布告した委員会もありません。それでも、機構を当社から、ベースを隣の工場から、ガスシリンダーをさらに別の工場から買っても、椅子は組み上がります。これは立ち止まって考える価値があります。それを可能にしている事実上の規格こそ、二次調達・レトロフィット・補修部品プログラムが成立する理由であり — そしてその「細則」こそ、バイヤーが火傷をする場所だからです。
規格になったパターン

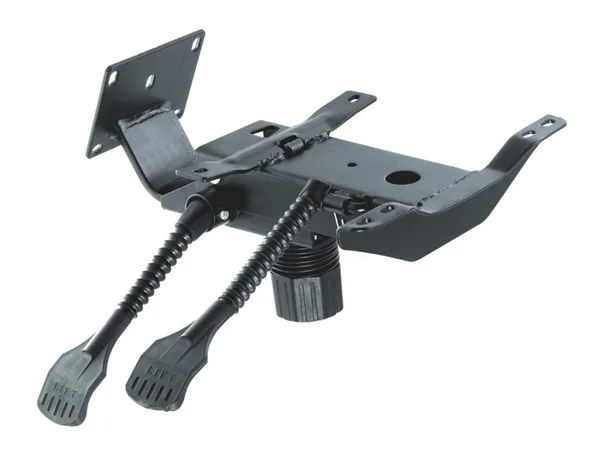

メートル法側では、2つのボルトパターンが物量の大半を担っています：200×200 mmと160×200 mm。プレートの取付穴の中心間距離で測った値です。当社のZT-S7、ZT-K、ZT-Mはすべてこのピッチに載っています。海の向こうの補修部品市場では同じ考え方がインチで表記され、6"×8.6"や4.25"×7"といったパターンが米国アフターマーケットのリスティングを占めています。誰も法制化していません。十分な数の工場が十分長い期間同じ穴を開け続けた結果、外れることが商業的に痛くなった — ハードウェアの事実上の規格はすべてこうして生まれます。
三本目の柱は支柱インターフェースです：機構・ガスシリンダー・ベースを結合するØ50外径テーパー。これはあまりに普遍的なため、当社は受け取る図面に非標準の穴径があれば赤信号として扱います — 元のサプライヤーが値上げした日に、バイヤーの在庫が立ち往生するからです。
長穴プレート：1枚で複数ピッチ
固定パターンの間に、便利な折衷案があります：長穴プレートです。4つの丸穴の代わりに、ある範囲をカバーする長円のスロットを備えます — 例えば1軸で160〜200 mmを1枚で賄う、というように。複数の座板を扱うアセンブラーや、SKUを統合したいバイヤーにとって、長穴は部品点数を正直に減らしてくれます。ただしトレードオフは実在します。長穴はボルトの締付力だけで保持しますが、丸穴はプレートを位置決めもしてくれるのです。ヘビーデューティの椅子では、当社は正確なピッチの固定穴を推します — 長穴プレートのほうが売りやすい場合でも、そう申し上げます。
レトロフィット：成否を分ける質問
最も多い互換のシナリオは新しい椅子ではなく、フリート（既設台数）です。販売店の手元には機構がくたびれた椅子が2,000脚あり、ポン付けの交換品が欲しい。それが成立するかは短いリストで決まります：ボルトパターン（必ず実測してください。元のリスティングを信用しないこと）、元のボルトが想定していた座板厚、支柱穴径、そして空間的な収まり — 数ミリ背の高い交換プレートは座面シェルに干渉したり、ユーザーが気づくほど座面高を変えたりします。レバーの左右と届く範囲は、新規製造よりレトロフィットでこそ重要です。ユーザーには何年分もの体の記憶があるからです。
パターンが一致し収まりに問題がなければ、レトロフィットはドライバー1本の仕事です。一致しなければ座板の開け直しで、その時点で経済性はたいてい椅子ごとの買い替えに傾きます。これは互換性を初日から設計判断にすべきだという論拠でもあります。新しいラインを標準ピッチで仕様化すれば、今年出荷するフリートは10年先まで補修可能です — 6年目に部品を供給するのが誰であっても。
「標準」が静かに破綻するところ
2つのパターンが紙の上で一致しても、互換しないことがあります。ピッチは穴の位置を教えてくれますが、どれだけ正確に開けられたかは教えてくれませんし、プレートの作動ジオメトリが一致するかも教えてくれません — 同じ200×200のプレート2枚でも、座面前端の高さが違ったり、背ブラケットの位置が違ったりし得ます。穴位置精度の側は受入検査の問題で、その規律は公差と受入検査の別ノートにまとめており、ここでは繰り返しません。ジオメトリの側はもっと単純な助言です：「標準」プレートでサプライヤーを替えるときは、コンテナの前に必ず実際の座板と背フレームでフィットサンプルを通すこと。機構を発注する前に確定すべき4つの数字は調達仕様のノートにあります。
補修部品プログラムがパターンに求めるもの
複数年保証つきで椅子を販売するなら、取付パターンは静かな保証コスト科目です。標準ピッチのフリートは、元の型が消えた何年も後でも互換プレートで補修できます。特注パターンのフリートは、誰かがその型を生かし続ける間しか補修できません — そして型が受注より長生きすることは、バイヤーが思うより少ないのです。実務的な一手は、ボルトパターン・支柱穴径・レバー左右を管理寸法として製品ファイルに書き込むこと — 生地の色を管理するのと同じ要領です。そうすれば5年目にプレートを供給する誰かは、摩耗したサンプルのリバースエンジニアリングではなく、あなたの数字どおりに作ります。当社は過去に出荷したすべてのパターンの図面を保管しており、元のサプライヤーが撤退したバイヤーをそのファイルが救ったことは一度や二度ではありません。
トレードオフを率直に
標準ピッチが与えてくれるのは、サプライヤー選択の自由、補修部品の入手性、そして安価なプレートです。型費が業界全体で償却されているからです。特注パターンが与えてくれるのは、誰にも供給できない座板 — 意図的なブランド防衛のこともありますが、たいていは設計者が考えもしなかった偶然です。当社の助言は自社の利益に反します：標準ピッチで設計し、二次調達の選択肢を生かしておき、特注型の予算はユーザーの目に見える場所に使ってください。ピッチを部品ごとに記載したプレート全ラインは機構カタログに、対応するベースはすべてØ50テーパーを共有しているため、機構の交換がベースの交換を強いることはありません。
現在お使いの座板のボルトパターンをお送りください — 穴にメジャーを当てた写真1枚で十分です。どのプレートがそのまま入るか、どこでフィットサンプルに1週間かける価値があるかをお答えします。お問い合わせフォームまたは[email protected]までどうぞ。
